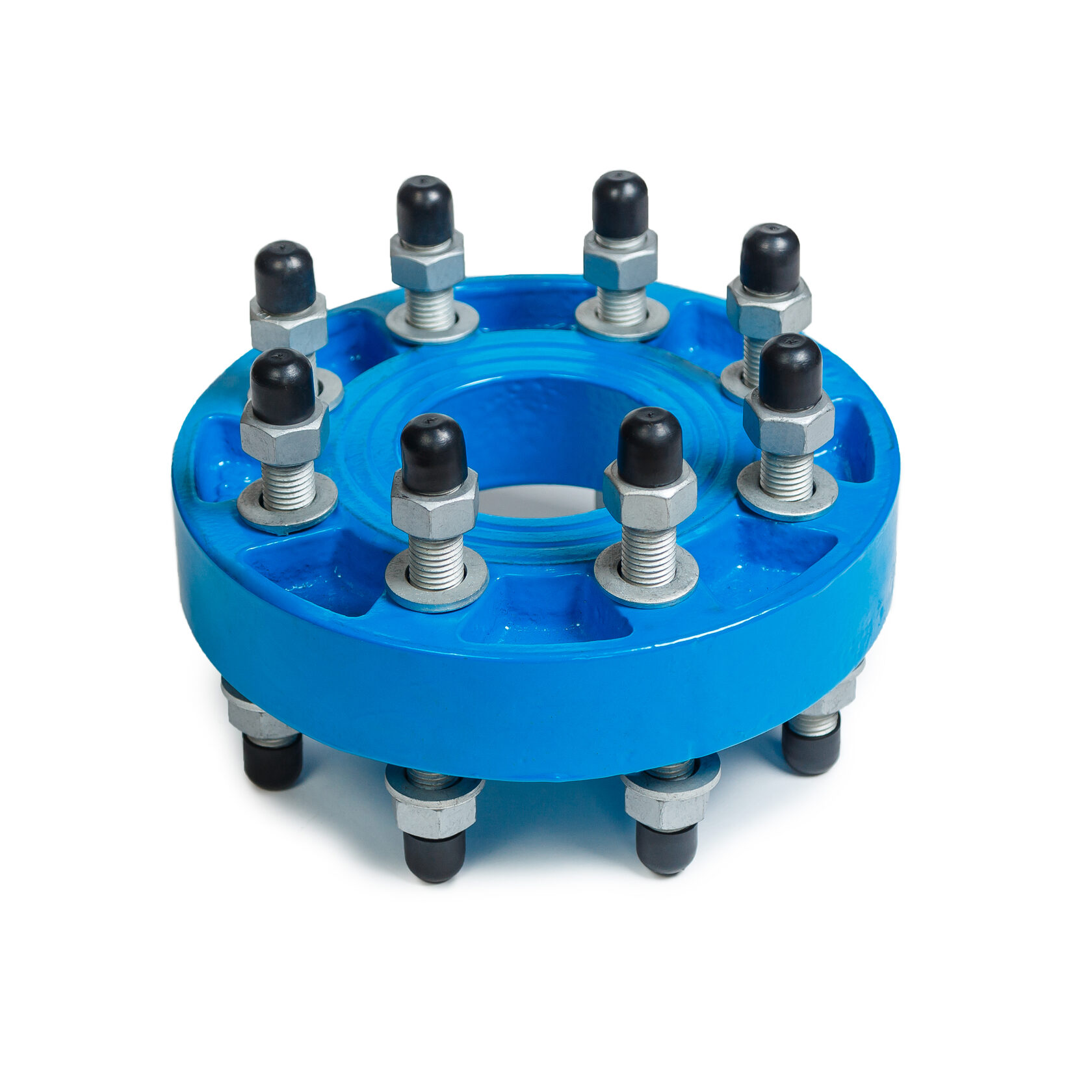

UR-81 Фланец чугунный переходной
Размерный ряд:
DN1 80–300 / DN2 50–250
Присоединение:
фланцевое, по DN и сверловке PN
- Рабочая среда:
- Вода | Канализация
- Температура рабочей среды:
- до 70 градусов
- Производитель:
- UR-CAST WATER FITTINGS S.L. (Испания)
Типоразмеры UR-81
| Наименование | Номинальный диаметр (сторона A) | Номинальный диаметр (сторона B) | Сверловка фланца (сторона A) | Сверловка фланца (сторона B) | Исполнение | Толщина | ⌄ |
|---|---|---|---|---|---|---|---|
| UR-81 Фланец переходной DN 80×50 | 80 | 50 | PN 10/16 | PN 10/16 | 1 | 29 | |
| |||||||
| UR-81 Фланец переходной DN 80×65 | 80 | 65 | PN 10/16 | PN 10/16 | 1 | 29 | |
| |||||||
| UR-81 Фланец переходной DN 80×80 | 80 | 80 | PN 10/16 | PN 10/16 | 1 | 29 | |
| |||||||
| UR-81 Фланец переходной DN 100×50 | 100 | 50 | PN 10/16 | PN 10/16 | 1 | 29 | |
| |||||||
| UR-81 Фланец переходной DN 100×65 | 100 | 65 | PN 10/16 | PN 10/16 | 1 | 29 | |
| |||||||
| UR-81 Фланец переходной DN 100×80 | 100 | 80 | PN 10/16 | PN 10/16 | 1 | 49 | |
| |||||||
| UR-81 Фланец переходной DN 125×80 | 125 | 80 | PN 10/16 | PN 10/16 | 1 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 125×100 | 125 | 100 | PN 10/16 | PN 10/16 | 1 | 49 | |
| |||||||
| UR-81 Фланец переходной DN 150×80 | 150 | 80 | PN 10/16 | PN 10/16 | 1 | 29 | |
| |||||||
| UR-81 Фланец переходной DN 150×100 | 150 | 100 | PN 10/16 | PN 10/16 | 1 | 29 | |
| |||||||
| UR-81 Фланец переходной DN 150×125 | 150 | 125 | PN 10/16 | PN 10/16 | 1 | 48 | |
| |||||||
| UR-81 Фланец переходной DN 200×80 | 200 | 80 | PN 10/16 | PN 10/16 | 2 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 200×100 | 200 | 100 | PN 10/16 | PN 10/16 | 2 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 200×125 | 200 | 125 | PN 10/16 | PN 10/16 | 2 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 200×150 | 200 | 150 | PN 10 | PN 10/16 | 1 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 200×150 | 200 | 150 | PN 16 | PN 10/16 | 1 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 200×200 | 200 | 200 | PN 16 | PN 10 | 1 | 53 | |
| |||||||
| UR-81 Фланец переходной DN 250×80 | 250 | 80 | PN 10/16 | PN 10/16 | 2 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 250×100 | 250 | 100 | PN 10/16 | PN 10/16 | 2 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 250×125 | 250 | 125 | PN 10/16 | PN 10/16 | 2 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 250×150 | 250 | 150 | PN 10 | PN 10/16 | 1 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 250×150 | 250 | 150 | PN 16 | PN 10/16 | 1 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 250×200 | 250 | 200 | PN 10 | PN 10 | 1 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 250×200 | 250 | 200 | PN 16 | PN 16 | 1 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 300×80 | 300 | 80 | PN 10/16 | PN 10/16 | 2 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 300×100 | 300 | 100 | PN 10/16 | PN 10/16 | 2 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 300×150 | 300 | 150 | PN 10/16 | PN 10/16 | 2 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 300×200 | 300 | 200 | PN 10 | PN 10 | 1 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 300×200 | 300 | 200 | PN 16 | PN 16 | 1 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 300×250 | 300 | 250 | PN 10 | PN 10 | 1 | 31 | |
| |||||||
| UR-81 Фланец переходной DN 300×250 | 300 | 250 | PN 16 | PN 16 | 1 | 31 | |
| |||||||
DN 80×5080
UR-81 Фланец переходной DN 80×50
- Номинальный диаметр (сторона A)
- 80
- Номинальный диаметр (сторона B)
- 50
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 1
- Толщина, мм
- 29
- Максимальное рабочее давление, атм
DN 80×6580
UR-81 Фланец переходной DN 80×65
- Номинальный диаметр (сторона A)
- 80
- Номинальный диаметр (сторона B)
- 65
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 1
- Толщина, мм
- 29
- Максимальное рабочее давление, атм
DN 80×8080
UR-81 Фланец переходной DN 80×80
- Номинальный диаметр (сторона A)
- 80
- Номинальный диаметр (сторона B)
- 80
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 1
- Толщина, мм
- 29
- Максимальное рабочее давление, атм
DN 100×50100
UR-81 Фланец переходной DN 100×50
- Номинальный диаметр (сторона A)
- 100
- Номинальный диаметр (сторона B)
- 50
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 1
- Толщина, мм
- 29
- Максимальное рабочее давление, атм
DN 100×65100
UR-81 Фланец переходной DN 100×65
- Номинальный диаметр (сторона A)
- 100
- Номинальный диаметр (сторона B)
- 65
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 1
- Толщина, мм
- 29
- Максимальное рабочее давление, атм
DN 100×80100
UR-81 Фланец переходной DN 100×80
- Номинальный диаметр (сторона A)
- 100
- Номинальный диаметр (сторона B)
- 80
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 1
- Толщина, мм
- 49
- Максимальное рабочее давление, атм
DN 125×80125
UR-81 Фланец переходной DN 125×80
- Номинальный диаметр (сторона A)
- 125
- Номинальный диаметр (сторона B)
- 80
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 1
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 125×100125
UR-81 Фланец переходной DN 125×100
- Номинальный диаметр (сторона A)
- 125
- Номинальный диаметр (сторона B)
- 100
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 1
- Толщина, мм
- 49
- Максимальное рабочее давление, атм
DN 150×80150
UR-81 Фланец переходной DN 150×80
- Номинальный диаметр (сторона A)
- 150
- Номинальный диаметр (сторона B)
- 80
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 1
- Толщина, мм
- 29
- Максимальное рабочее давление, атм
DN 150×100150
UR-81 Фланец переходной DN 150×100
- Номинальный диаметр (сторона A)
- 150
- Номинальный диаметр (сторона B)
- 100
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 1
- Толщина, мм
- 29
- Максимальное рабочее давление, атм
DN 150×125150
UR-81 Фланец переходной DN 150×125
- Номинальный диаметр (сторона A)
- 150
- Номинальный диаметр (сторона B)
- 125
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 1
- Толщина, мм
- 48
- Максимальное рабочее давление, атм
DN 200×80200
UR-81 Фланец переходной DN 200×80
- Номинальный диаметр (сторона A)
- 200
- Номинальный диаметр (сторона B)
- 80
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 2
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 200×100200
UR-81 Фланец переходной DN 200×100
- Номинальный диаметр (сторона A)
- 200
- Номинальный диаметр (сторона B)
- 100
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 2
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 200×125200
UR-81 Фланец переходной DN 200×125
- Номинальный диаметр (сторона A)
- 200
- Номинальный диаметр (сторона B)
- 125
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 2
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 200×150200
UR-81 Фланец переходной DN 200×150
- Номинальный диаметр (сторона A)
- 200
- Номинальный диаметр (сторона B)
- 150
- Сверловка фланца (сторона A)
- PN 10
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 1
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 200×150200
UR-81 Фланец переходной DN 200×150
- Номинальный диаметр (сторона A)
- 200
- Номинальный диаметр (сторона B)
- 150
- Сверловка фланца (сторона A)
- PN 16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 1
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 200×200200
UR-81 Фланец переходной DN 200×200
- Номинальный диаметр (сторона A)
- 200
- Номинальный диаметр (сторона B)
- 200
- Сверловка фланца (сторона A)
- PN 16
- Сверловка фланца (сторона B)
- PN 10
- Исполнение
- 1
- Толщина, мм
- 53
- Максимальное рабочее давление, атм
DN 250×80250
UR-81 Фланец переходной DN 250×80
- Номинальный диаметр (сторона A)
- 250
- Номинальный диаметр (сторона B)
- 80
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 2
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 250×100250
UR-81 Фланец переходной DN 250×100
- Номинальный диаметр (сторона A)
- 250
- Номинальный диаметр (сторона B)
- 100
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 2
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 250×125250
UR-81 Фланец переходной DN 250×125
- Номинальный диаметр (сторона A)
- 250
- Номинальный диаметр (сторона B)
- 125
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 2
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 250×150250
UR-81 Фланец переходной DN 250×150
- Номинальный диаметр (сторона A)
- 250
- Номинальный диаметр (сторона B)
- 150
- Сверловка фланца (сторона A)
- PN 10
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 1
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 250×150250
UR-81 Фланец переходной DN 250×150
- Номинальный диаметр (сторона A)
- 250
- Номинальный диаметр (сторона B)
- 150
- Сверловка фланца (сторона A)
- PN 16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 1
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 250×200250
UR-81 Фланец переходной DN 250×200
- Номинальный диаметр (сторона A)
- 250
- Номинальный диаметр (сторона B)
- 200
- Сверловка фланца (сторона A)
- PN 10
- Сверловка фланца (сторона B)
- PN 10
- Исполнение
- 1
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 250×200250
UR-81 Фланец переходной DN 250×200
- Номинальный диаметр (сторона A)
- 250
- Номинальный диаметр (сторона B)
- 200
- Сверловка фланца (сторона A)
- PN 16
- Сверловка фланца (сторона B)
- PN 16
- Исполнение
- 1
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 300×80300
UR-81 Фланец переходной DN 300×80
- Номинальный диаметр (сторона A)
- 300
- Номинальный диаметр (сторона B)
- 80
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 2
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 300×100300
UR-81 Фланец переходной DN 300×100
- Номинальный диаметр (сторона A)
- 300
- Номинальный диаметр (сторона B)
- 100
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 2
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 300×150300
UR-81 Фланец переходной DN 300×150
- Номинальный диаметр (сторона A)
- 300
- Номинальный диаметр (сторона B)
- 150
- Сверловка фланца (сторона A)
- PN 10/16
- Сверловка фланца (сторона B)
- PN 10/16
- Исполнение
- 2
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 300×200300
UR-81 Фланец переходной DN 300×200
- Номинальный диаметр (сторона A)
- 300
- Номинальный диаметр (сторона B)
- 200
- Сверловка фланца (сторона A)
- PN 10
- Сверловка фланца (сторона B)
- PN 10
- Исполнение
- 1
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 300×200300
UR-81 Фланец переходной DN 300×200
- Номинальный диаметр (сторона A)
- 300
- Номинальный диаметр (сторона B)
- 200
- Сверловка фланца (сторона A)
- PN 16
- Сверловка фланца (сторона B)
- PN 16
- Исполнение
- 1
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 300×250300
UR-81 Фланец переходной DN 300×250
- Номинальный диаметр (сторона A)
- 300
- Номинальный диаметр (сторона B)
- 250
- Сверловка фланца (сторона A)
- PN 10
- Сверловка фланца (сторона B)
- PN 10
- Исполнение
- 1
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
DN 300×250300
UR-81 Фланец переходной DN 300×250
- Номинальный диаметр (сторона A)
- 300
- Номинальный диаметр (сторона B)
- 250
- Сверловка фланца (сторона A)
- PN 16
- Сверловка фланца (сторона B)
- PN 16
- Исполнение
- 1
- Толщина, мм
- 31
- Максимальное рабочее давление, атм
