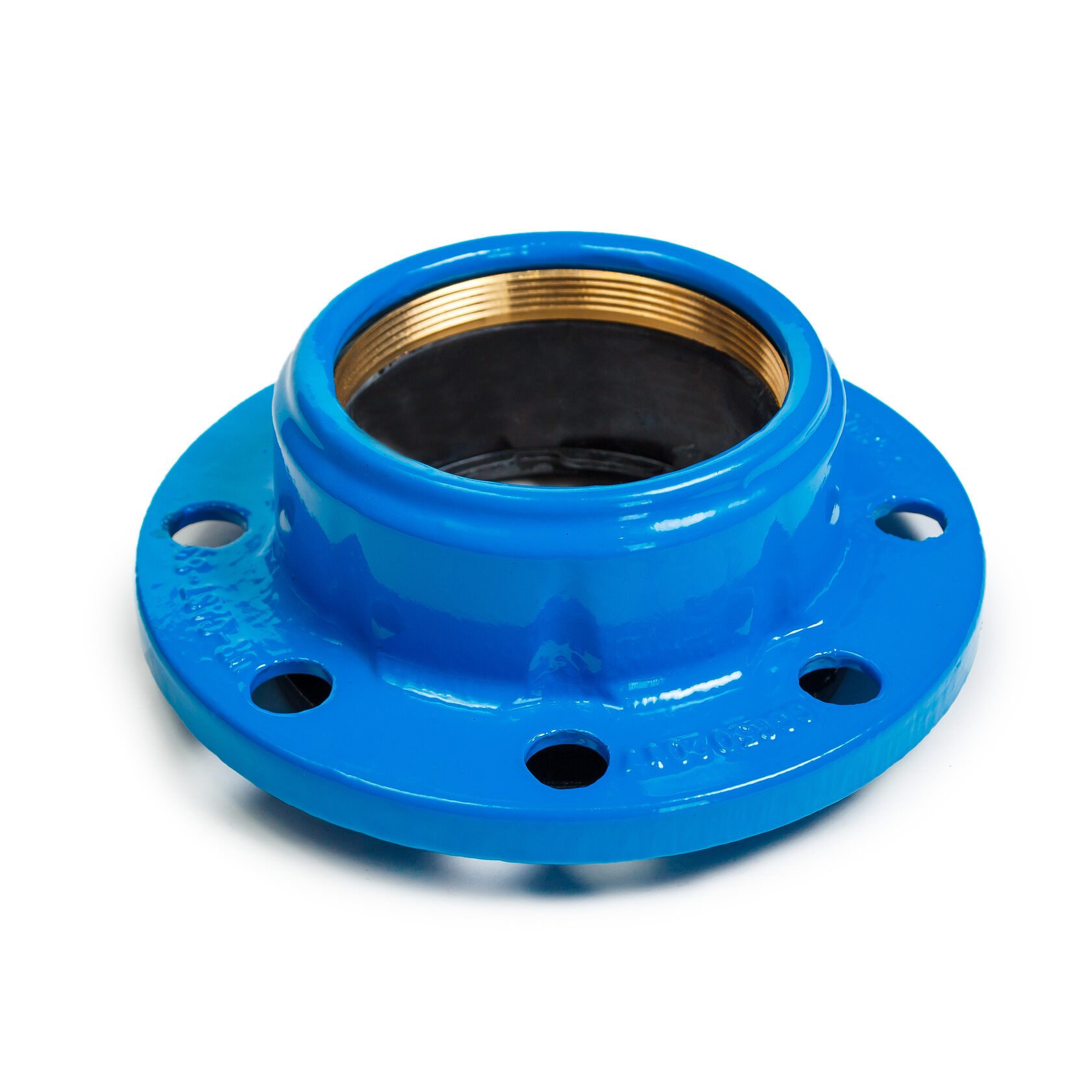

UR-53 Фланцы прижимные фиксирующие для пластиковых труб
Размерный ряд:
DN 50-200 / DE 63-200 мм
Совместимые материалы труб:
ПЭ/ПНД, НПВХ, ПВХ-О, ПП
- Рабочая среда:
- вода, сточные воды
- Температура рабочей среды:
- до 70 градусов
- Производитель:
- UR-CAST WATER FITTINGS S.L. (Испания)
Типоразмеры UR-53
| Наименование | Номинальный диаметр фланца | Наружный диаметр трубы | Фиксация на трубе | Сверловка фланца | Максимальное рабочее давление | Номинальное давление | ⌄ |
|---|---|---|---|---|---|---|---|
| UR-53 Фланец прижимной фиксирующий для пластиковых труб DN/DE 50-65/63 PN 10/16 | 50/65 | 63 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-53 Фланец прижимной фиксирующий для пластиковых труб DN/DE 50-65/75 PN 10/16 | 50/65 | 75 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-53 Фланец прижимной фиксирующий для пластиковых труб DN/DE 80/90 PN 10/16 | 80 | 90 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-53 Фланец прижимной фиксирующий для пластиковых труб DN/DE 100/110 PN 10/16 | 100 | 110 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-53 Фланец прижимной фиксирующий для пластиковых труб DN/DE 125/125 PN 10/16 | 125 | 125 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-53 Фланец прижимной фиксирующий для пластиковых труб DN/DE 125/140 PN 10/16 | 125 | 140 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-53 Фланец прижимной фиксирующий для пластиковых труб DN/DE 150/160 PN 10/16 | 150 | 160 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-53 Фланец прижимной фиксирующий для пластиковых труб DN/DE 200/200 PN 10/16 | 200 | 200 | есть | PN 16 | 16 | 10/16 | |
| |||||||
DN/DE 50-65/63 PN 10/1650/65
UR-53 Фланец прижимной фиксирующий для пластиковых труб DN/DE 50-65/63 PN 10/16
- Номинальный диаметр фланца
- 50/65
- Наружный диаметр трубы, мм
- 63
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Длина, мм
- 72
- Крутящий момент, Н*м
- 75
- Свободное расстояние от трубы до ответного фланца, мм
- 13-20
DN/DE 50-65/75 PN 10/1650/65
UR-53 Фланец прижимной фиксирующий для пластиковых труб DN/DE 50-65/75 PN 10/16
- Номинальный диаметр фланца
- 50/65
- Наружный диаметр трубы, мм
- 75
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Длина, мм
- 72
- Крутящий момент, Н*м
- 75
- Свободное расстояние от трубы до ответного фланца, мм
- 13-20
DN/DE 80/90 PN 10/1680
UR-53 Фланец прижимной фиксирующий для пластиковых труб DN/DE 80/90 PN 10/16
- Номинальный диаметр фланца
- 80
- Наружный диаметр трубы, мм
- 90
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Длина, мм
- 76
- Крутящий момент, Н*м
- 75
- Свободное расстояние от трубы до ответного фланца, мм
- 13-20
DN/DE 100/110 PN 10/16100
UR-53 Фланец прижимной фиксирующий для пластиковых труб DN/DE 100/110 PN 10/16
- Номинальный диаметр фланца
- 100
- Наружный диаметр трубы, мм
- 110
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Длина, мм
- 80
- Крутящий момент, Н*м
- 75
- Свободное расстояние от трубы до ответного фланца, мм
- 15-21
DN/DE 125/125 PN 10/16125
UR-53 Фланец прижимной фиксирующий для пластиковых труб DN/DE 125/125 PN 10/16
- Номинальный диаметр фланца
- 125
- Наружный диаметр трубы, мм
- 125
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Длина, мм
- 80
- Крутящий момент, Н*м
- 75
- Свободное расстояние от трубы до ответного фланца, мм
- 15-21
DN/DE 125/140 PN 10/16125
UR-53 Фланец прижимной фиксирующий для пластиковых труб DN/DE 125/140 PN 10/16
- Номинальный диаметр фланца
- 125
- Наружный диаметр трубы, мм
- 140
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Длина, мм
- 80
- Крутящий момент, Н*м
- 75
- Свободное расстояние от трубы до ответного фланца, мм
- 15-21
DN/DE 150/160 PN 10/16150
UR-53 Фланец прижимной фиксирующий для пластиковых труб DN/DE 150/160 PN 10/16
- Номинальный диаметр фланца
- 150
- Наружный диаметр трубы, мм
- 160
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Длина, мм
- 90
- Крутящий момент, Н*м
- 150
- Свободное расстояние от трубы до ответного фланца, мм
- 17-22
DN/DE 200/200 PN 10/16200
UR-53 Фланец прижимной фиксирующий для пластиковых труб DN/DE 200/200 PN 10/16
- Номинальный диаметр фланца
- 200
- Наружный диаметр трубы, мм
- 200
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Длина, мм
- 100
- Крутящий момент, Н*м
- 150
- Свободное расстояние от трубы до ответного фланца, мм
- 17-22
