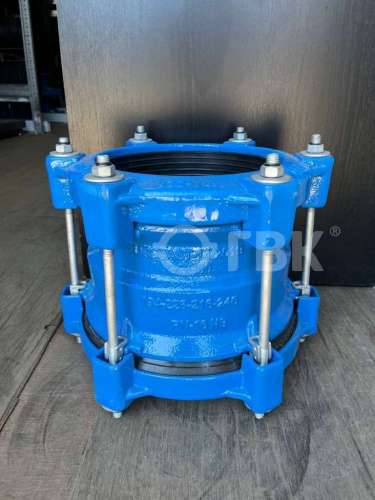

UR-14 Муфты обжимные переходные
Размерный ряд:
DN1 200-600 / DN2 200-A-600-A
Совместимые материалы труб:
стали, чугуна, асбестоцемента (АЦ) и НПВХ.
- Рабочая среда:
- вода, сточные воды (стоки).
- Температура рабочей среды:
- до 70 градусов.
- Производитель:
- UR-CAST WATER FITTINGS S.L. (Испания).
Типоразмеры UR-14
| Наименование | Диапазон обжима стороны 1 | Диапазон обжима стороны 2 | Максимальное рабочее давление | Фиксация на трубе | Длина | Ширина |
|---|---|---|---|---|---|---|
| UR-14 Муфты обжимные переходные DN 200-A/200 | 194 - 226 | 216 - 246 | 16 | нет | 255 | 368 |
| UR-14 Муфты обжимные переходные DN 250-A/200 | 244 - 276 | 266 - 297 | 16 | нет | 255 | 419 |
| UR-14 Муфты обжимные переходные DN 250-A/200 | 315 - 345 | 345 - 375 | 16 | нет | 255 | 499 |
| UR-14 Муфты обжимные переходные DN 350/400 | 375 - 405 | 400 - 435 | 16 | нет | 295 | 565 |
| UR-14 Муфты обжимные переходные DN 400/400-A | 400 - 435 | 435 - 470 | 16 | нет | 302 | 600 |
| UR-14 Муфты обжимные переходные DN 450/500 | 475 - 510 | 530 - 565 | 16 | нет | 302 | 695 |
| UR-14 Муфты обжимные переходные DN 500-A/500 | 499 - 534 | 530 - 565 | 16 | нет | 302 | 695 |
| UR-14 Муфты обжимные переходные DN 500/500-B | 530 - 565 | 575 - 610 | 16 | нет | 302 | 695 |
| UR-14 Муфты обжимные переходные DN 500-B/600 | 575 - 610 | 610 - 645 | 16 | нет | 302 | 775 |
| UR-14 Муфты обжимные переходные DN 600/600-A | 610 - 645 | 645 - 680 | 16 | нет | 302 | 810 |
DN 200-A/200194 - 226 мм
UR-14 Муфты обжимные переходные DN 200-A/200
- Диапазон обжима стороны 1, мм
- 194 - 226
- Диапазон обжима стороны 2, мм
- 216 - 246
- Максимальное рабочее давление, атм
- 16
- Фиксация на трубе
- нет
- Длина, мм
- 255
- Ширина, мм
- 368
DN 250-A/200244 - 276 мм
UR-14 Муфты обжимные переходные DN 250-A/200
- Диапазон обжима стороны 1, мм
- 244 - 276
- Диапазон обжима стороны 2, мм
- 266 - 297
- Максимальное рабочее давление, атм
- 16
- Фиксация на трубе
- нет
- Длина, мм
- 255
- Ширина, мм
- 419
DN 250-A/200315 - 345 мм
UR-14 Муфты обжимные переходные DN 250-A/200
- Диапазон обжима стороны 1, мм
- 315 - 345
- Диапазон обжима стороны 2, мм
- 345 - 375
- Максимальное рабочее давление, атм
- 16
- Фиксация на трубе
- нет
- Длина, мм
- 255
- Ширина, мм
- 499
DN 350/400375 - 405 мм
UR-14 Муфты обжимные переходные DN 350/400
- Диапазон обжима стороны 1, мм
- 375 - 405
- Диапазон обжима стороны 2, мм
- 400 - 435
- Максимальное рабочее давление, атм
- 16
- Фиксация на трубе
- нет
- Длина, мм
- 295
- Ширина, мм
- 565
DN 400/400-A400 - 435 мм
UR-14 Муфты обжимные переходные DN 400/400-A
- Диапазон обжима стороны 1, мм
- 400 - 435
- Диапазон обжима стороны 2, мм
- 435 - 470
- Максимальное рабочее давление, атм
- 16
- Фиксация на трубе
- нет
- Длина, мм
- 302
- Ширина, мм
- 600
DN 450/500475 - 510 мм
UR-14 Муфты обжимные переходные DN 450/500
- Диапазон обжима стороны 1, мм
- 475 - 510
- Диапазон обжима стороны 2, мм
- 530 - 565
- Максимальное рабочее давление, атм
- 16
- Фиксация на трубе
- нет
- Длина, мм
- 302
- Ширина, мм
- 695
DN 500-A/500499 - 534 мм
UR-14 Муфты обжимные переходные DN 500-A/500
- Диапазон обжима стороны 1, мм
- 499 - 534
- Диапазон обжима стороны 2, мм
- 530 - 565
- Максимальное рабочее давление, атм
- 16
- Фиксация на трубе
- нет
- Длина, мм
- 302
- Ширина, мм
- 695
DN 500/500-B530 - 565 мм
UR-14 Муфты обжимные переходные DN 500/500-B
- Диапазон обжима стороны 1, мм
- 530 - 565
- Диапазон обжима стороны 2, мм
- 575 - 610
- Максимальное рабочее давление, атм
- 16
- Фиксация на трубе
- нет
- Длина, мм
- 302
- Ширина, мм
- 695
DN 500-B/600575 - 610 мм
UR-14 Муфты обжимные переходные DN 500-B/600
- Диапазон обжима стороны 1, мм
- 575 - 610
- Диапазон обжима стороны 2, мм
- 610 - 645
- Максимальное рабочее давление, атм
- 16
- Фиксация на трубе
- нет
- Длина, мм
- 302
- Ширина, мм
- 775
DN 600/600-A610 - 645 мм
UR-14 Муфты обжимные переходные DN 600/600-A
- Диапазон обжима стороны 1, мм
- 610 - 645
- Диапазон обжима стороны 2, мм
- 645 - 680
- Максимальное рабочее давление, атм
- 16
- Фиксация на трубе
- нет
- Длина, мм
- 302
- Ширина, мм
- 810
