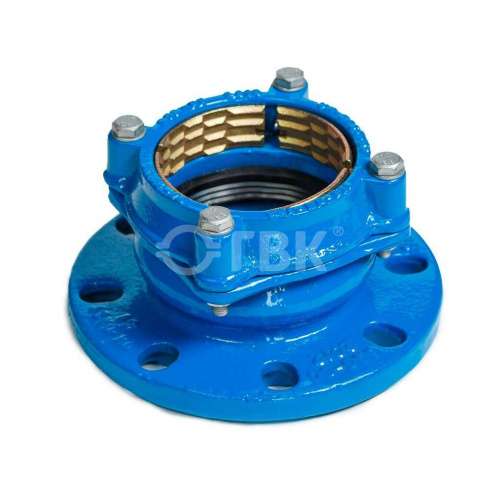

UR-51 Фланцы фиксирующие для пластиковых труб
Размерный ряд:
DN 50-400 / DE 63-400 мм
Совместимые материалы труб:
ПЭ (ПНД), НПВХ, ПВХ-О, ПП.
- Рабочая среда:
- вода, сточные воды.
- Температура рабочей среды:
- до 70 градусов.
- Производитель:
- UR-CAST WATER FITTINGS S.L. (Испания).

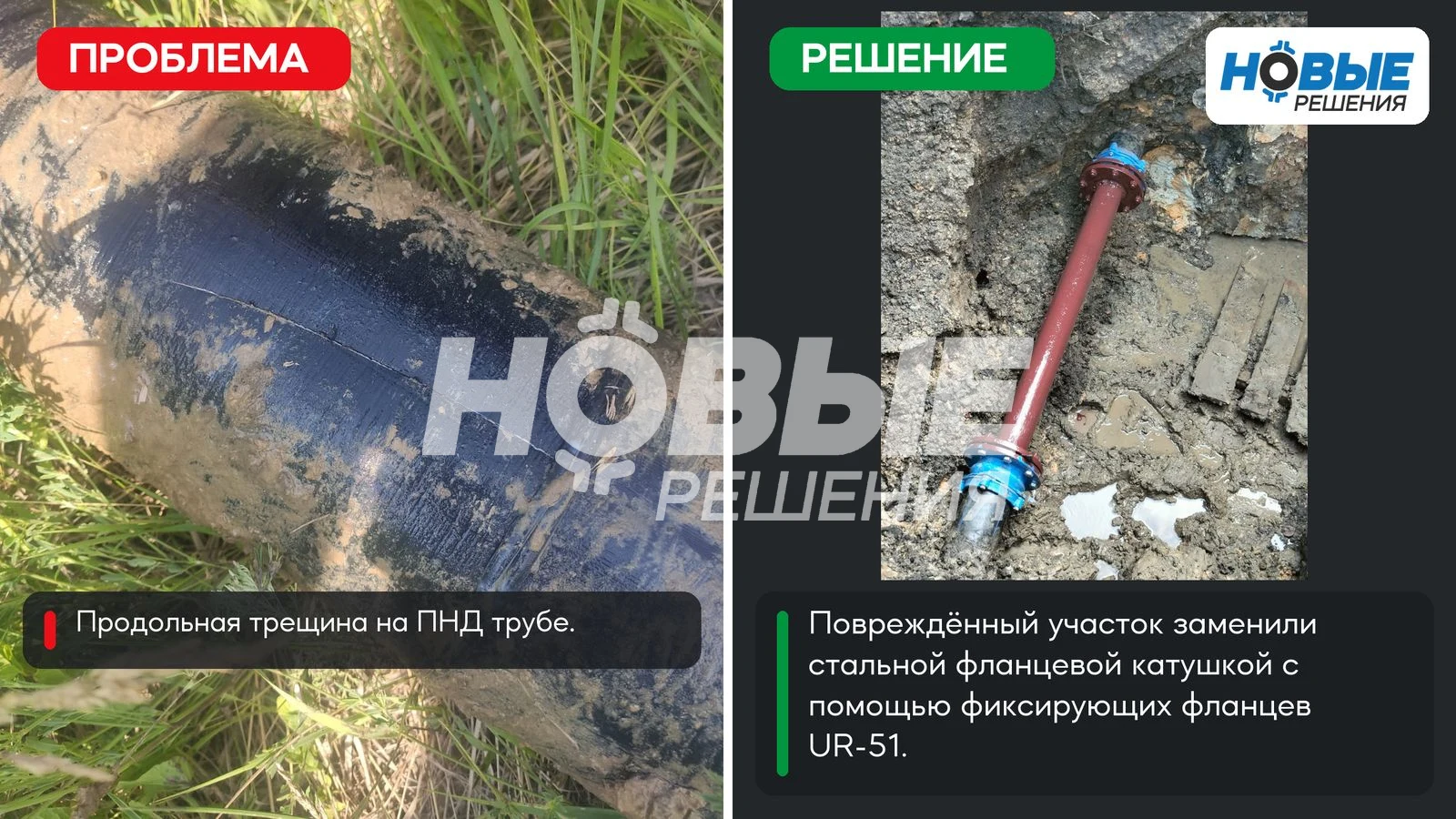

Также фланцы UR51 могут использоваться для соединения между собой полиэтиленовых, ПВХ или полипропиленовых труб, которые в силу различия физико-химических свойств невозможно соединить ни при помощи стыковой или электромуфтовой, ни при помощи клея.
Типоразмеры UR-51
| Наименование | Номинальный диаметр фланца | Наружный диаметр трубы | Фиксация на трубе | Сверловка фланца | Максимальное рабочее давление | Номинальное давление | ⌄ |
|---|---|---|---|---|---|---|---|
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 50-65/63 | 50-65 | 63 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 50-65/75 | 50-65 | 75 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 80/90 | 80 | 90 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 100/110 | 100 | 110 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 100/125 | 100 | 125 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 125/125 | 125 | 125 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 125/140 | 125 | 140 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 150/160 | 150 | 160 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 150/180 | 150 | 180 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 200/200 | 200 | 200 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 200/225 | 200 | 225 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 250/250 | 250 | 250 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 250/280 | 250 | 280 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 300/315 | 300 | 315 | есть | PN 10/16 | 16 | 10/16 | |
| |||||||
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 400/400 | 400 | 400 | есть | PN 10/16 | 10/16 | ||
| |||||||
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 500/500 | 500 | 500 | есть | PN 10 | 10 | ||
| |||||||
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 500/500 | 500 | 500 | есть | PN 16 | 16 | ||
| |||||||
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 600/630 | 600 | 630 | есть | PN 10 | 10 | ||
| |||||||
| UR-51 Фланец фиксирующий для пластиковых труб DN/DE 600/630 | 600 | 630 | есть | PN 16 | 16 | ||
| |||||||
DN/DE 50-65/6350-65
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 50-65/63
- Номинальный диаметр фланца
- 50-65
- Наружный диаметр трубы, мм
- 63
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Наружный диаметр фланца, мм
- 175
- Длина, мм
- 109
DN/DE 50-65/7550-65
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 50-65/75
- Номинальный диаметр фланца
- 50-65
- Наружный диаметр трубы, мм
- 75
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Наружный диаметр фланца, мм
- 175
- Длина, мм
- 109
DN/DE 80/9080
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 80/90
- Номинальный диаметр фланца
- 80
- Наружный диаметр трубы, мм
- 90
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Наружный диаметр фланца, мм
- 200
- Длина, мм
- 114
DN/DE 100/110100
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 100/110
- Номинальный диаметр фланца
- 100
- Наружный диаметр трубы, мм
- 110
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Наружный диаметр фланца, мм
- 224
- Длина, мм
- 119
DN/DE 100/125100
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 100/125
- Номинальный диаметр фланца
- 100
- Наружный диаметр трубы, мм
- 125
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Наружный диаметр фланца, мм
- 254
- Длина, мм
- 119
DN/DE 125/125125
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 125/125
- Номинальный диаметр фланца
- 125
- Наружный диаметр трубы, мм
- 125
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Наружный диаметр фланца, мм
- 254
- Длина, мм
- 119
DN/DE 125/140125
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 125/140
- Номинальный диаметр фланца
- 125
- Наружный диаметр трубы, мм
- 140
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Наружный диаметр фланца, мм
- 254
- Длина, мм
- 124
DN/DE 150/160150
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 150/160
- Номинальный диаметр фланца
- 150
- Наружный диаметр трубы, мм
- 160
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Наружный диаметр фланца, мм
- 285
- Длина, мм
- 139
DN/DE 150/180150
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 150/180
- Номинальный диаметр фланца
- 150
- Наружный диаметр трубы, мм
- 180
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Наружный диаметр фланца, мм
- 285
- Длина, мм
- 139
DN/DE 200/200200
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 200/200
- Номинальный диаметр фланца
- 200
- Наружный диаметр трубы, мм
- 200
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Наружный диаметр фланца, мм
- 340
- Длина, мм
- 162
DN/DE 200/225200
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 200/225
- Номинальный диаметр фланца
- 200
- Наружный диаметр трубы, мм
- 225
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Наружный диаметр фланца, мм
- 340
- Длина, мм
- 172
DN/DE 250/250250
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 250/250
- Номинальный диаметр фланца
- 250
- Наружный диаметр трубы, мм
- 250
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Наружный диаметр фланца, мм
- 405
- Длина, мм
- 184
DN/DE 250/280250
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 250/280
- Номинальный диаметр фланца
- 250
- Наружный диаметр трубы, мм
- 280
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Наружный диаметр фланца, мм
- 405
- Длина, мм
- 177
DN/DE 300/315300
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 300/315
- Номинальный диаметр фланца
- 300
- Наружный диаметр трубы, мм
- 315
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Номинальное давление
- 10/16
- Наружный диаметр фланца, мм
- 472
- Длина, мм
- 207
DN/DE 400/400400
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 400/400
- Номинальный диаметр фланца
- 400
- Наружный диаметр трубы, мм
- 400
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- Номинальное давление
- 10/16
- Наружный диаметр фланца, мм
- 580
- Длина, мм
- 317
DN/DE 500/500500
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 500/500
- Номинальный диаметр фланца
- 500
- Наружный диаметр трубы, мм
- 500
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10
- Максимальное рабочее давление, атм
- Номинальное давление
- 10
- Наружный диаметр фланца, мм
- 670
- Длина, мм
- 283
DN/DE 500/500500
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 500/500
- Номинальный диаметр фланца
- 500
- Наружный диаметр трубы, мм
- 500
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 16
- Максимальное рабочее давление, атм
- Номинальное давление
- 16
- Наружный диаметр фланца, мм
- 715
- Длина, мм
- 287
DN/DE 600/630600
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 600/630
- Номинальный диаметр фланца
- 600
- Наружный диаметр трубы, мм
- 630
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 10
- Максимальное рабочее давление, атм
- Номинальное давление
- 10
- Наружный диаметр фланца, мм
- 780
- Длина, мм
- 283
DN/DE 600/630600
UR-51 Фланец фиксирующий для пластиковых труб DN/DE 600/630
- Номинальный диаметр фланца
- 600
- Наружный диаметр трубы, мм
- 630
- Фиксация на трубе
- есть
- Сверловка фланца
- PN 16
- Максимальное рабочее давление, атм
- Номинальное давление
- 16
- Наружный диаметр фланца, мм
- 840
- Длина, мм
- 337
