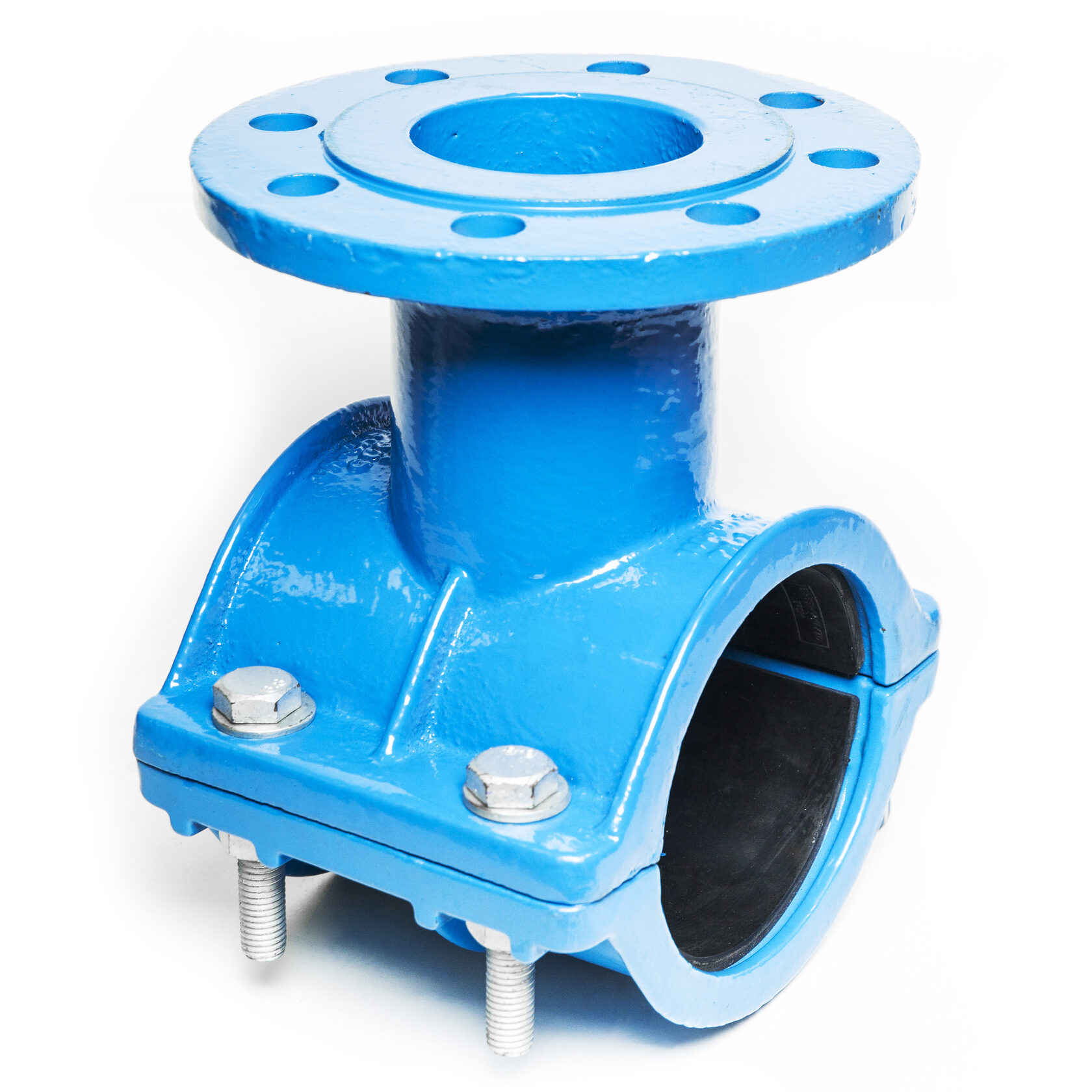

UR-33 Седёлки фланцевые для чугунных труб

Размерный ряд:

DN 65-300; выход dn 50-150

Совместимые материалы труб:

серый чугун (СЧ), высокопрочный чугун (ВЧШГ)

Рабочая среда:: Вода | Канализация
Температура рабочей среды:: до 70 градусов
Производитель:: UR-CAST WATER FITTINGS S.L. (Испания)

Назначение: Служат для врезки в чугунные трубопроводы для подключения многоквартирных домов или предприятий к водопроводу или канализации.

Типоразмеры UR-33

Наименование
UR-33 Седёлка фланцевая для чугунных труб DN 65 x 50	77	50	50	PN 10/16	140
UR-33 Седёлка фланцевая для чугунных труб DN 65 x 65	77	65	65	PN 10/16	140
UR-33 Седёлка фланцевая для чугунных труб DN 80 x 50	98	50	50	PN 10/16	150
UR-33 Седёлка фланцевая для чугунных труб DN 80 x 65	98	65	65	PN 10/16	150
UR-33 Седёлка фланцевая для чугунных труб DN 100 x 50	118	50	50	PN 10/16	160
UR-33 Седёлка фланцевая для чугунных труб DN 100 x 65	118	65	65	PN 10/16	160
UR-33 Седёлка фланцевая для чугунных труб DN 100 x 80	118	80	80	PN 10/16	160
UR-33 Седёлка фланцевая для чугунных труб DN 125 x 50	144	50	50	PN 10/16	180
UR-33 Седёлка фланцевая для чугунных труб DN 125 x 65	144	65	65	PN 10/16	180
UR-33 Седёлка фланцевая для чугунных труб DN 125 x 80	144	80	80	PN 10/16	180
UR-33 Седёлка фланцевая для чугунных труб DN 125 x 100	144	100	100	PN 10/16	180
UR-33 Седёлка фланцевая для чугунных труб DN 150 x 50	170	50	50	PN 10/16	210
UR-33 Седёлка фланцевая для чугунных труб DN 150 x 65	170	65	65	PN 10/16	210
UR-33 Седёлка фланцевая для чугунных труб DN 150 x 80	170	80	80	PN 10/16	210
UR-33 Седёлка фланцевая для чугунных труб DN 150 x 100	170	100	100	PN 10/16	210
UR-33 Седёлка фланцевая для чугунных труб DN 200 x 50	222	50	50	PN 10/16	270
UR-33 Седёлка фланцевая для чугунных труб DN 200 x 80	222	80	80	PN 10/16	270
UR-33 Седёлка фланцевая для чугунных труб DN 200 x 100	222	100	100	PN 10/16	270
UR-33 Седёлка фланцевая для чугунных труб DN 200 x 150	222	150	150	PN 10/16	270
UR-33 Седёлка фланцевая для чугунных труб DN 250 x 50	274	50	50	PN 10/16	270
UR-33 Седёлка фланцевая для чугунных труб DN 250 x 80	274	80	80	PN 10/16	270
UR-33 Седёлка фланцевая для чугунных труб DN 250 x 100	274	100	100	PN 10/16	270
UR-33 Седёлка фланцевая для чугунных труб DN 250 x 150	274	150	150	PN 10/16	270
UR-33 Седёлка фланцевая для чугунных труб DN 300 x 50	326	50	50	PN 10/16	270
UR-33 Седёлка фланцевая для чугунных труб DN 300 x 80	326	80	80	PN 10/16	270
UR-33 Седёлка фланцевая для чугунных труб DN 300 x 100	326	100	100	PN 10/16	270
UR-33 Седёлка фланцевая для чугунных труб DN 300 x 150	326	150	150	PN 10/16	270

DN 65 x 5077 мм

UR-33 Седёлка фланцевая для чугунных труб DN 65 x 50

Наружный диаметр трубы, мм: 77
Номинальный диаметр отвода: 50
Номинальный диаметр фланца: 50
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 140

DN 65 x 6577 мм

UR-33 Седёлка фланцевая для чугунных труб DN 65 x 65

Наружный диаметр трубы, мм: 77
Номинальный диаметр отвода: 65
Номинальный диаметр фланца: 65
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 140

DN 80 x 5098 мм

UR-33 Седёлка фланцевая для чугунных труб DN 80 x 50

Наружный диаметр трубы, мм: 98
Номинальный диаметр отвода: 50
Номинальный диаметр фланца: 50
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 150

DN 80 x 6598 мм

UR-33 Седёлка фланцевая для чугунных труб DN 80 x 65

Наружный диаметр трубы, мм: 98
Номинальный диаметр отвода: 65
Номинальный диаметр фланца: 65
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 150

DN 100 x 50118 мм

UR-33 Седёлка фланцевая для чугунных труб DN 100 x 50

Наружный диаметр трубы, мм: 118
Номинальный диаметр отвода: 50
Номинальный диаметр фланца: 50
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 160

DN 100 x 65118 мм

UR-33 Седёлка фланцевая для чугунных труб DN 100 x 65

Наружный диаметр трубы, мм: 118
Номинальный диаметр отвода: 65
Номинальный диаметр фланца: 65
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 160

DN 100 x 80118 мм

UR-33 Седёлка фланцевая для чугунных труб DN 100 x 80

Наружный диаметр трубы, мм: 118
Номинальный диаметр отвода: 80
Номинальный диаметр фланца: 80
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 160

DN 125 x 50144 мм

UR-33 Седёлка фланцевая для чугунных труб DN 125 x 50

Наружный диаметр трубы, мм: 144
Номинальный диаметр отвода: 50
Номинальный диаметр фланца: 50
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 180

DN 125 x 65144 мм

UR-33 Седёлка фланцевая для чугунных труб DN 125 x 65

Наружный диаметр трубы, мм: 144
Номинальный диаметр отвода: 65
Номинальный диаметр фланца: 65
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 180

DN 125 x 80144 мм

UR-33 Седёлка фланцевая для чугунных труб DN 125 x 80

Наружный диаметр трубы, мм: 144
Номинальный диаметр отвода: 80
Номинальный диаметр фланца: 80
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 180

DN 125 x 100144 мм

UR-33 Седёлка фланцевая для чугунных труб DN 125 x 100

Наружный диаметр трубы, мм: 144
Номинальный диаметр отвода: 100
Номинальный диаметр фланца: 100
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 180

DN 150 x 50170 мм

UR-33 Седёлка фланцевая для чугунных труб DN 150 x 50

Наружный диаметр трубы, мм: 170
Номинальный диаметр отвода: 50
Номинальный диаметр фланца: 50
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 210

DN 150 x 65170 мм

UR-33 Седёлка фланцевая для чугунных труб DN 150 x 65

Наружный диаметр трубы, мм: 170
Номинальный диаметр отвода: 65
Номинальный диаметр фланца: 65
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 210

DN 150 x 80170 мм

UR-33 Седёлка фланцевая для чугунных труб DN 150 x 80

Наружный диаметр трубы, мм: 170
Номинальный диаметр отвода: 80
Номинальный диаметр фланца: 80
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 210

DN 150 x 100170 мм

UR-33 Седёлка фланцевая для чугунных труб DN 150 x 100

Наружный диаметр трубы, мм: 170
Номинальный диаметр отвода: 100
Номинальный диаметр фланца: 100
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 210

DN 200 x 50222 мм

UR-33 Седёлка фланцевая для чугунных труб DN 200 x 50

Наружный диаметр трубы, мм: 222
Номинальный диаметр отвода: 50
Номинальный диаметр фланца: 50
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 270

DN 200 x 80222 мм

UR-33 Седёлка фланцевая для чугунных труб DN 200 x 80

Наружный диаметр трубы, мм: 222
Номинальный диаметр отвода: 80
Номинальный диаметр фланца: 80
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 270

DN 200 x 100222 мм

UR-33 Седёлка фланцевая для чугунных труб DN 200 x 100

Наружный диаметр трубы, мм: 222
Номинальный диаметр отвода: 100
Номинальный диаметр фланца: 100
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 270

DN 200 x 150222 мм

UR-33 Седёлка фланцевая для чугунных труб DN 200 x 150

Наружный диаметр трубы, мм: 222
Номинальный диаметр отвода: 150
Номинальный диаметр фланца: 150
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 270

DN 250 x 50274 мм

UR-33 Седёлка фланцевая для чугунных труб DN 250 x 50

Наружный диаметр трубы, мм: 274
Номинальный диаметр отвода: 50
Номинальный диаметр фланца: 50
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 270

DN 250 x 80274 мм

UR-33 Седёлка фланцевая для чугунных труб DN 250 x 80

Наружный диаметр трубы, мм: 274
Номинальный диаметр отвода: 80
Номинальный диаметр фланца: 80
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 270

DN 250 x 100274 мм

UR-33 Седёлка фланцевая для чугунных труб DN 250 x 100

Наружный диаметр трубы, мм: 274
Номинальный диаметр отвода: 100
Номинальный диаметр фланца: 100
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 270

DN 250 x 150274 мм

UR-33 Седёлка фланцевая для чугунных труб DN 250 x 150

Наружный диаметр трубы, мм: 274
Номинальный диаметр отвода: 150
Номинальный диаметр фланца: 150
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 270

DN 300 x 50326 мм

UR-33 Седёлка фланцевая для чугунных труб DN 300 x 50

Наружный диаметр трубы, мм: 326
Номинальный диаметр отвода: 50
Номинальный диаметр фланца: 50
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 270

DN 300 x 80326 мм

UR-33 Седёлка фланцевая для чугунных труб DN 300 x 80

Наружный диаметр трубы, мм: 326
Номинальный диаметр отвода: 80
Номинальный диаметр фланца: 80
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 270

DN 300 x 100326 мм

UR-33 Седёлка фланцевая для чугунных труб DN 300 x 100

Наружный диаметр трубы, мм: 326
Номинальный диаметр отвода: 100
Номинальный диаметр фланца: 100
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 270

DN 300 x 150326 мм

UR-33 Седёлка фланцевая для чугунных труб DN 300 x 150

Наружный диаметр трубы, мм: 326
Номинальный диаметр отвода: 150
Номинальный диаметр фланца: 150
Сверловка фланца: PN 10/16
Максимальное рабочее давление, атм
Длина, мм: 270
