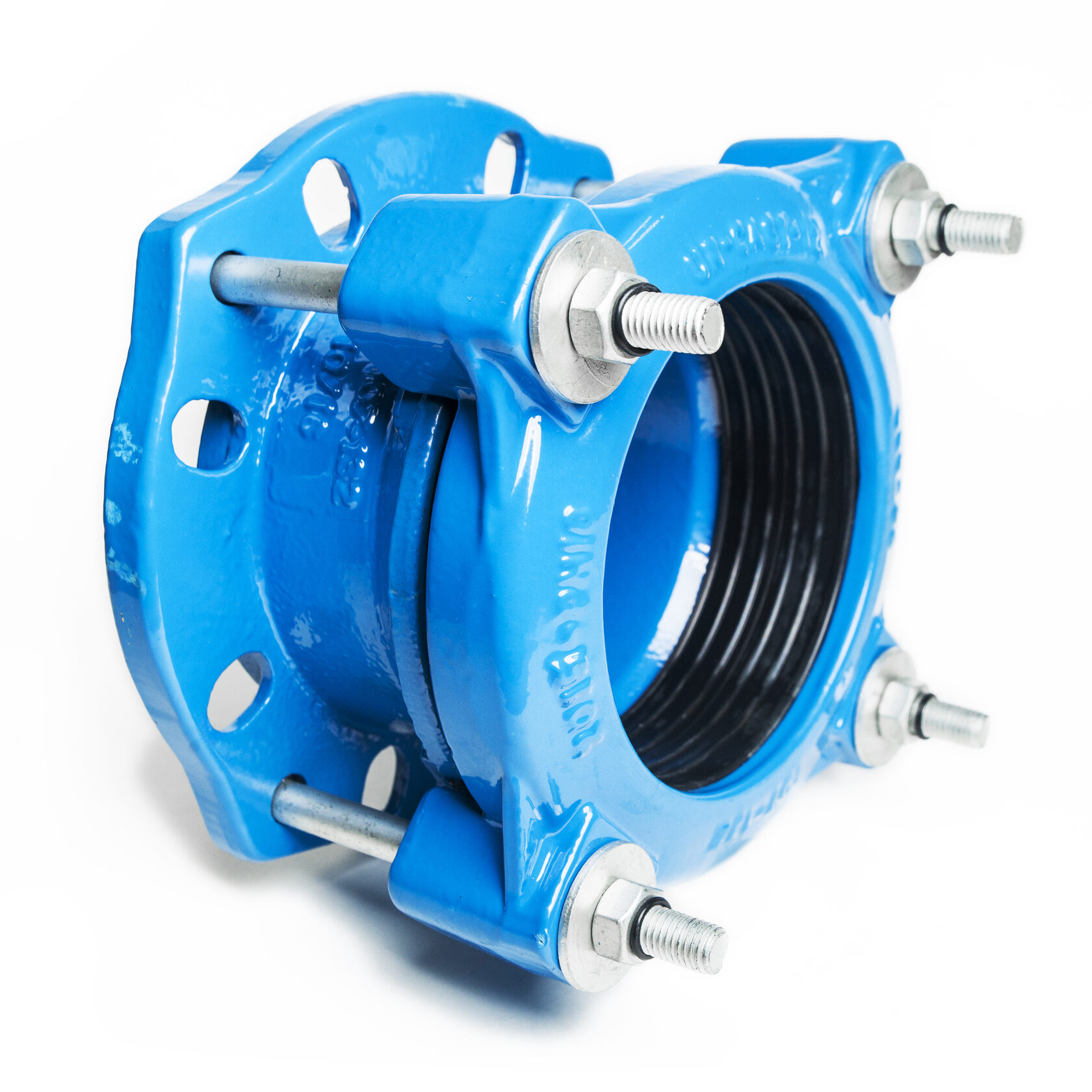

UR-13 Фланец обжимной универсальный
Размерный ряд:
DN 50-1400
Совместимые материалы труб:
стальных, чугунных, асбоцемент (АЦ), НПВХ труб.
- Рабочая среда:
- вода, сточные воды.
- Температура рабочей среды:
- до 70 градусов.
- Производитель:
- UR-CAST WATER FITTINGS S.L. (Испания).
Универсальные обжимные фланцы UR13 могут быть установлены на трубах, изготовленных из различных материалов.
Типоразмеры UR-13
| Наименование | Номинальный диаметр фланца | Диапазон обжима | Фиксация на трубе | Сверловка фланца | Максимальное рабочее давление | Длина |
|---|---|---|---|---|---|---|
| UR-13 Фланец обжимной универсальный DN 50 | 50 | 60 - 80 | нет | PN 10/16 | 16 | 145 |
| UR-13 Фланец обжимной универсальный DN 65 | 65 | 70 - 90 | нет | PN 10/16 | 16 | 145 |
| UR-13 Фланец обжимной универсальный DN 80 | 80 | 88 - 113 | нет | PN 10/16 | 16 | 150 |
| UR-13 Фланец обжимной универсальный DN 100 | 100 | 107 - 132 | нет | PN 10/16 | 16 | 125 |
| UR-13 Фланец обжимной универсальный DN 125 | 125 | 133 - 159 | нет | PN 10/16 | 16 | 140 |
| UR-13 Фланец обжимной универсальный DN 150 | 150 | 159 - 184 | нет | PN 10/16 | 16 | 175 |
| UR-13 Фланец обжимной универсальный DN 150-A | 150 | 165 - 195 | нет | PN 10/16 | 16 | 183 |
| UR-13 Фланец обжимной универсальный DN 200-A | 200 | 194 - 226 | нет | PN 10/16 | 16 | 183 |
| UR-13 Фланец обжимной универсальный DN 200 | 200 | 216 - 246 | нет | PN 10/16 | 16 | 183 |
| UR-13 Фланец обжимной универсальный DN 250-A | 250 | 244 - 276 | нет | PN 10/16 | 16 | 158 |
| UR-13 Фланец обжимной универсальный DN 250 | 250 | 266 - 297 | нет | PN 10/16 | 16 | 158 |
| UR-13 Фланец обжимной универсальный DN 300 | 300 | 315 - 345 | нет | PN 10/16 | 16 | 158 |
| UR-13 Фланец обжимной универсальный DN 300-A | 300 | 345 - 375 | нет | PN 10/16 | 16 | 200 |
| UR-13 Фланец обжимной универсальный DN 350 | 350 | 375 - 405 | нет | PN 10/16 | 16 | 200 |
| UR-13 Фланец обжимной универсальный DN 400 | 400 | 400 - 435 | нет | PN 10/16 | 16 | 209 |
| UR-13 Фланец обжимной универсальный DN 400-A | 400 | 435 - 470 | нет | PN 10/16 | 16 | 298 |
| UR-13 Фланец обжимной универсальный DN 450 | 450 | 475 - 510 | нет | PN 10/16 | 16 | 298 |
| UR-13 Фланец обжимной универсальный DN 500-A | 500 | 499 - 534 | нет | PN 10/16 | 16 | 208 |
| UR-13 Фланец обжимной универсальный DN 500 | 500 | 530 - 565 | нет | PN 10/16 | 16 | 208 |
| UR-13 Фланец обжимной универсальный DN 600 | 600 | 610 - 645 | нет | PN 10/16 | 16 | 208 |
| UR-13 Фланец обжимной универсальный DN 600-A | 600 | 645 - 680 | нет | PN 10/16 | 16 | 298 |
| UR-13 Фланец обжимной универсальный DN 700 | 700 | 710 - 745 | нет | PN 10/16 | 16 | 220 |
| UR-13 Фланец обжимной универсальный DN 800 | 800 | 810 - 845 | нет | PN 10/16 | 16 | 225 |
| UR-13 Фланец обжимной универсальный DN 900 | 900 | 913 - 949 | нет | PN 10/16 | 16 | 290 |
| UR-13 Фланец обжимной универсальный DN 1000 | 1000 | 1016 - 1052 | нет | PN 10/16 | 16 | 290 |
| UR-13 Фланец обжимной универсальный DN 1100 | 1100 | 1108 - 1133 | нет | PN 10/16 | 16 | 290 |
| UR-13 Фланец обжимной универсальный DN 1100-A | 1100 | 1142 - 1167 | нет | PN 10/16 | 16 | 290 |
| UR-13 Фланец обжимной универсальный DN 1200 | 1200 | 1209 - 1234 | нет | PN 10/16 | 16 | 290 |
| UR-13 Фланец обжимной универсальный DN 1200-A | 1200 | 1245 - 1270 | нет | PN 10/16 | 16 | 290 |
| UR-13 Фланец обжимной универсальный DN 1400 | 1400 | 1412 - 1437 | нет | PN 10/16 | 16 | 290 |
| UR-13 Фланец обжимной универсальный DN 1400-A | 1400 | 1452 - 1477 | нет | PN 10/16 | 16 | 290 |
DN 5050
UR-13 Фланец обжимной универсальный DN 50
- Номинальный диаметр фланца
- 50
- Диапазон обжима, мм
- 60 - 80
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 145
DN 6565
UR-13 Фланец обжимной универсальный DN 65
- Номинальный диаметр фланца
- 65
- Диапазон обжима, мм
- 70 - 90
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 145
DN 8080
UR-13 Фланец обжимной универсальный DN 80
- Номинальный диаметр фланца
- 80
- Диапазон обжима, мм
- 88 - 113
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 150
DN 100100
UR-13 Фланец обжимной универсальный DN 100
- Номинальный диаметр фланца
- 100
- Диапазон обжима, мм
- 107 - 132
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 125
DN 125125
UR-13 Фланец обжимной универсальный DN 125
- Номинальный диаметр фланца
- 125
- Диапазон обжима, мм
- 133 - 159
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 140
DN 150150
UR-13 Фланец обжимной универсальный DN 150
- Номинальный диаметр фланца
- 150
- Диапазон обжима, мм
- 159 - 184
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 175
DN 150-A150
UR-13 Фланец обжимной универсальный DN 150-A
- Номинальный диаметр фланца
- 150
- Диапазон обжима, мм
- 165 - 195
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 183
DN 200-A200
UR-13 Фланец обжимной универсальный DN 200-A
- Номинальный диаметр фланца
- 200
- Диапазон обжима, мм
- 194 - 226
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 183
DN 200200
UR-13 Фланец обжимной универсальный DN 200
- Номинальный диаметр фланца
- 200
- Диапазон обжима, мм
- 216 - 246
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 183
DN 250-A250
UR-13 Фланец обжимной универсальный DN 250-A
- Номинальный диаметр фланца
- 250
- Диапазон обжима, мм
- 244 - 276
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 158
DN 250250
UR-13 Фланец обжимной универсальный DN 250
- Номинальный диаметр фланца
- 250
- Диапазон обжима, мм
- 266 - 297
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 158
DN 300300
UR-13 Фланец обжимной универсальный DN 300
- Номинальный диаметр фланца
- 300
- Диапазон обжима, мм
- 315 - 345
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 158
DN 300-A300
UR-13 Фланец обжимной универсальный DN 300-A
- Номинальный диаметр фланца
- 300
- Диапазон обжима, мм
- 345 - 375
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 200
DN 350350
UR-13 Фланец обжимной универсальный DN 350
- Номинальный диаметр фланца
- 350
- Диапазон обжима, мм
- 375 - 405
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 200
DN 400400
UR-13 Фланец обжимной универсальный DN 400
- Номинальный диаметр фланца
- 400
- Диапазон обжима, мм
- 400 - 435
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 209
DN 400-A400
UR-13 Фланец обжимной универсальный DN 400-A
- Номинальный диаметр фланца
- 400
- Диапазон обжима, мм
- 435 - 470
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 298
DN 450450
UR-13 Фланец обжимной универсальный DN 450
- Номинальный диаметр фланца
- 450
- Диапазон обжима, мм
- 475 - 510
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 298
DN 500-A500
UR-13 Фланец обжимной универсальный DN 500-A
- Номинальный диаметр фланца
- 500
- Диапазон обжима, мм
- 499 - 534
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 208
DN 500500
UR-13 Фланец обжимной универсальный DN 500
- Номинальный диаметр фланца
- 500
- Диапазон обжима, мм
- 530 - 565
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 208
DN 600600
UR-13 Фланец обжимной универсальный DN 600
- Номинальный диаметр фланца
- 600
- Диапазон обжима, мм
- 610 - 645
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 208
DN 600-A600
UR-13 Фланец обжимной универсальный DN 600-A
- Номинальный диаметр фланца
- 600
- Диапазон обжима, мм
- 645 - 680
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 298
DN 700700
UR-13 Фланец обжимной универсальный DN 700
- Номинальный диаметр фланца
- 700
- Диапазон обжима, мм
- 710 - 745
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 220
DN 800800
UR-13 Фланец обжимной универсальный DN 800
- Номинальный диаметр фланца
- 800
- Диапазон обжима, мм
- 810 - 845
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 225
DN 900900
UR-13 Фланец обжимной универсальный DN 900
- Номинальный диаметр фланца
- 900
- Диапазон обжима, мм
- 913 - 949
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 290
DN 10001000
UR-13 Фланец обжимной универсальный DN 1000
- Номинальный диаметр фланца
- 1000
- Диапазон обжима, мм
- 1016 - 1052
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 290
DN 11001100
UR-13 Фланец обжимной универсальный DN 1100
- Номинальный диаметр фланца
- 1100
- Диапазон обжима, мм
- 1108 - 1133
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 290
DN 1100-A1100
UR-13 Фланец обжимной универсальный DN 1100-A
- Номинальный диаметр фланца
- 1100
- Диапазон обжима, мм
- 1142 - 1167
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 290
DN 12001200
UR-13 Фланец обжимной универсальный DN 1200
- Номинальный диаметр фланца
- 1200
- Диапазон обжима, мм
- 1209 - 1234
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 290
DN 1200-A1200
UR-13 Фланец обжимной универсальный DN 1200-A
- Номинальный диаметр фланца
- 1200
- Диапазон обжима, мм
- 1245 - 1270
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 290
DN 14001400
UR-13 Фланец обжимной универсальный DN 1400
- Номинальный диаметр фланца
- 1400
- Диапазон обжима, мм
- 1412 - 1437
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 290
DN 1400-A1400
UR-13 Фланец обжимной универсальный DN 1400-A
- Номинальный диаметр фланца
- 1400
- Диапазон обжима, мм
- 1452 - 1477
- Фиксация на трубе
- нет
- Сверловка фланца
- PN 10/16
- Максимальное рабочее давление, атм
- 16
- Длина, мм
- 290
